Falsík alatti szerelési rendszer száraz szereléshez (gipszkarton)

AM101/1000 Sádromodul

Termék leírás

Termék leírás

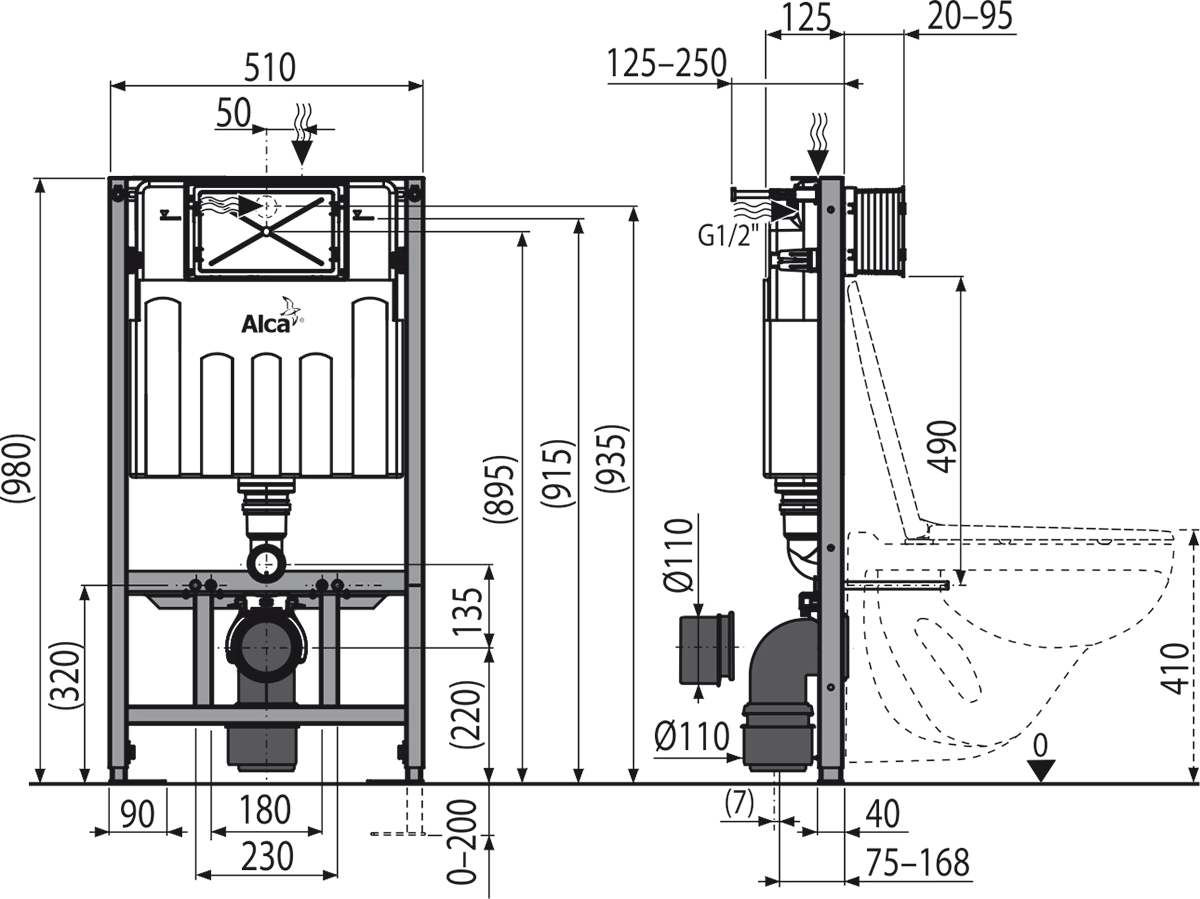

Műszaki adatok

Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül	G1/2 "
Víznyomás terjedelem	0,05 – 1,6 MPa
Javasolt víznyomás terjedelem	0,3 – 0,5 MPa
Nagy öblítés	6 – 9 l
Kis öblítés	2,5 – 3,5 l
A nagy öblítés alapbeállítása	6 l
A kis öblítés alapbeállítása	3 l
Higiénikus tartalék	3 l
A víz térfogata a tartályban	9 l
Terhelési próba	400 kg

Alkalmazás

Függesztett WC–hez
Tartófal elé vagy gipszkarton szerkezetbe való falsík alatti szereléshez
0–200 mm-es padló vastagsághoz
Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással

Jellemzők

Tartalmazza a WC tabletta adagolót
Állítható horgonyláb fékkel, 0–200 mm fesztávolságban
A szennyvízcső tartójának mechanizmusa nyolc pozícióban állítható 0–93 mm távolságban
Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
A keret szerkezete lehetővé teszi a rögzítést a különálló kellően tartó gipszkartonfalhoz vagy tartófal elé
A beépített rendszert gipszkartonnal befedik és nincs szükség további merevítésre vagy rögzítő elemekre
A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését
Előkészítés a bidés WC ülőke és a kézi bidé zuhany DG1/2" tartójának csatlakozásához
A tartályt rögzítő kétkomponensű anyagból készült pántok, szigetelik az épületből áramló vibrációt
A tartály kibillentésének lehetősége az egyszerű beépítéshez fa szerkezetekbe vagy mobilházakba
Kettős öblítés függetlenül állítható, higiéniai tartalékkal
Alkalmas a távolabbról való vagy érzékelős öblítés beszereléséhez
Kompatibilis az összes Alca nyomólappal
Karbantartás szerszám nélkül
Vízcsatlakozás hátulról/felülről középen
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását
Állítható szerelési mélység 20–95 mm
Szerelési mélység 125 mm
A tartószerkezet anyaga: fém porszórt felülettel

Szabványok

EN 14124, EN 14055

Logisztikai információk

Mennyiség (csomagolás)	1 db
Mennyiség (paletta)	20 db
Méret (db)	1130×145×520 mm
Méret (csomag)	1130×520×145 mm
Súly (db)	13,7147 kg
Súly (csomagolás)	13,7147 kg
Súly (paletta)	294,294 kg

Csomag tartalma

Tartály töltő és leeresztő szeleppel
Önhordó keret
1/2 " menetes vízcsatlakozáshoz , beépített 1/2 " - 3/8“ sarokszeleppel
Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
Rögzítő anyag a bidé rögzítéséhez: menetes szár M12 – 4 db, 2 db alátét, fedő 2 db, anya 2 db, menetvédő kupak 2 db
Szennyvízcső HT 90/90 polietilén, PE-HD
Szűkítő HT 90/110 polietilén, PE+HD
Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
WC tabletta adagoló

Pótalkatrészek

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Rubber pipe sealing 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0043B-ND	Inner board for WC systems
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M903-ND	Threaded rods + accessories
M916-ND	Fixation set
M954-ND	Mechanism complete for WC systems
M956-ND	Sliding waste pipe holder for WC systems
M959-ND	Set for exchange of inlet fill valve
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
P165-ND	Angle valve with bracket and nut
