WC tartály befalazáshoz

AM1112 Basicmodul Slim

Termék leírás

Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül	G1/2 "
Víznyomás terjedelem	0,05 – 1,6 MPa
Javasolt víznyomás terjedelem	0,3 – 0,5 MPa
A nagy öblítés alapbeállítása	6 l
A kis öblítés alapbeállítása	3 l
Higiénikus tartalék	3 l
A víz térfogata a tartályban	9 l

Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését
Kettős öblítés függetlenül állítható, higiéniai tartalékkal

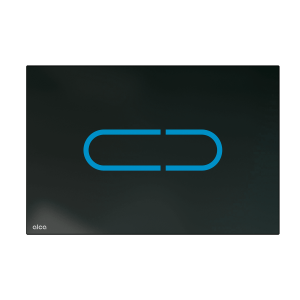

Kompatibilis az összes Alca nyomólappal, kivéve a szenzoros nyomólapokat és NIGHT LIGHT
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást
Vízcsatlakozás hátulról / felülről középről / balról / jobbról
Karbantartás szerszám nélkül
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását

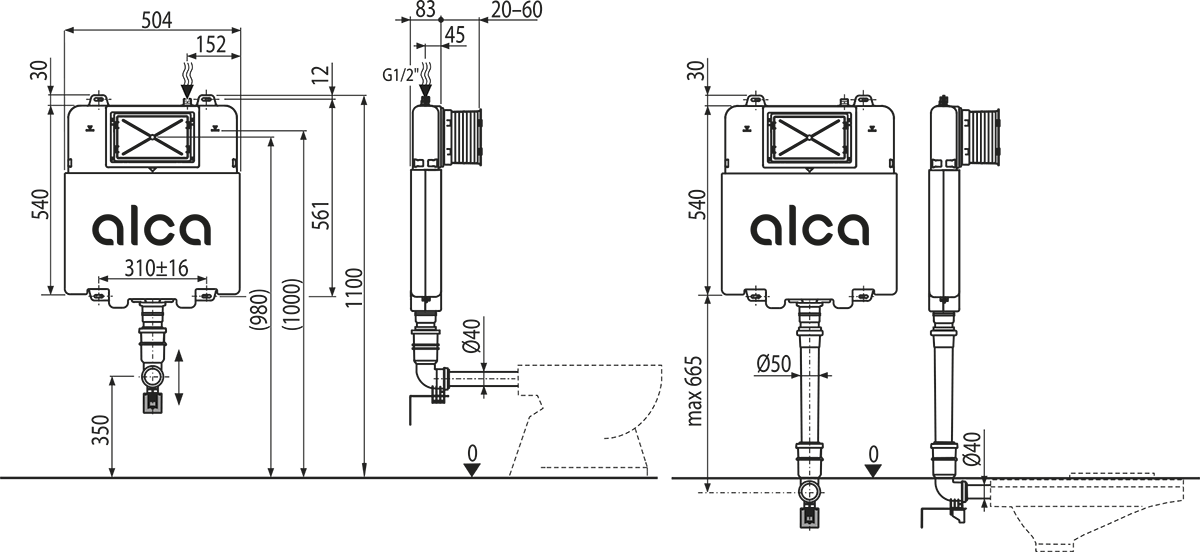

Szerelési magasság 1070 mm
Állítható szerelési mélység 20mm-től - 60 mm-ig.
Szerelési mélység 83 mm
Anyag: polipropilén

Tartály töltő és leeresztő szeleppel
1/2 " menetes vízcsatlakozáshoz , beépített 1/2 " - 3/8“ sarokszeleppel
Rögzítő szett: kombi csavar Ø8×120 – 4 db, tipli Ø12 – 4 db, csavar 5×40, tipli Ø8
Csatlakozó szett Ø40 a WC-csésze vízbekötéséhez a tartályból
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető

M0005-ND	Water supply ring A100
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M0603-ND	Cuff
M0604-ND	Inlet sealing
M0613-ND	Holder
M0615-ND	Holder lock
M958-ND	Cover with mechanism for WC systems Slim
M961-ND	Set for exchange of inlet fill valve - Slim
MN0082-ND	Spacer for WC cistern Slim
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0116-ND	Pipe with O-ring for WC systems Slim
MN1238-ND	Water supply elbow AM112
MS0018C-ND	Fill valve bracket for WC systems Slim
MS0070-ND	Combi screw M8×120 Zn
N0150-ND	Spacer for inlet fill valve – Slim
P165-ND	Angle valve with bracket and nut
P211-ND	Shut valve Schell replacement kit
S0956-ND	Rosette DN40
Z0007-ND	Wrapping seal DN60/40
